STM32 环境配置

本文适用于由 STM32CubeMX 导出的 CMake 工程。推荐基于 VS Code 开发。STM32CubeMX2 / HAL2 当前不在支持范围内。

推荐配合视频教程使用此文档。视频录制于 libxr 6.0.0 和 xrobot 1.0.0 发布之前，其中的命令是旧版写法：libxr 5.x 的 xr_* 命令与 6.0.0 的 libxr 子命令的对照见 CodeGenerator 的 README，xrobot 1.0.0 的命令见项目管理。

基础环境​

Windows 安装：

  • git
  • python
  • STM32CubeMX
  • CMake 和 Ninja
  • 编译器 arm-none-eabi-gcc（GNU Tools for STM32）或 starm-clang（ST Arm Clang）

CMake、Ninja 和编译器可以由 STMicroelectronics.stm32-vscode-extension 下载到 %LOCALAPPDATA%\stm32cube\bundles，也可以通过 STM32CubeCLT 安装。在命令行构建时，这些工具所在的目录需要加入 PATH，见下文“CLion / 命令行编译”一节。

Linux 使用 apt 安装：

sudo apt update
sudo apt install -y git python3 python3-pip cmake tar xz-utils wget pipx ninja-build

Arm 编译器不在 apt 中，可以通过 STM32CubeCLT 的 Linux 版安装，也可以从 Arm 官网下载 Arm GNU Toolchain（arm-none-eabi-gcc），安装后把编译器所在的 bin 目录加入 PATH。docker-image-stm32 镜像中已装有 Arm GNU Toolchain 14.2 和 ST Arm Clang，arm-none-eabi-gcc 与 starm-clang 都可以直接调用。

VS Code 开发​

先用 STM32CubeMX 建工程，并导出 CMake 工程。Project Manager 里的 Default Compiler/Linker 选择 gcc 或 starm-clang 即可。这个设置会写到工程根目录 CMakePresets.json 的 toolchainFile，通常对应 ${sourceDir}/cmake/gcc-arm-none-eabi.cmake 或 ${sourceDir}/cmake/starm-clang.cmake。

建议安装：

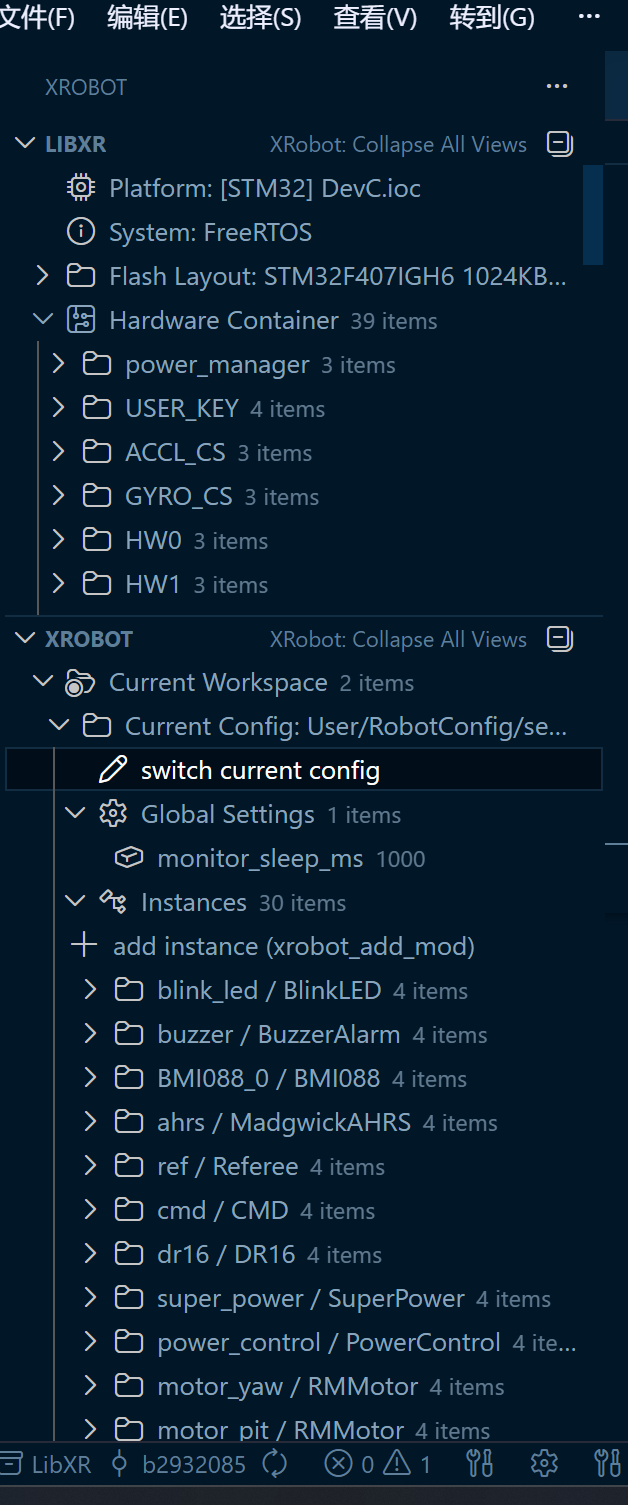

XRobot.xrobot 的视图与前置条件见 VS Code 扩展。

工具链​

当前推荐的编译器选择仍然是：

  • gcc
  • starm-clang

配合 clangd、CLion 或在命令行构建时，建议使用纯 gcc 或纯 starm-clang，不建议使用混合 Hybrid 模式。

clangd 目前对 ST-ARM-CLANG 的 --multi-lib-config 识别并不稳定。混合 Hybrid 模式下，compile_commands.json 往往会带出额外参数，IDE 体验会比较差。

使用 starm-clang 时推荐 picolibc。starm-clang.cmake 中的 STARM_TOOLCHAIN_CONFIG 有 STARM_HYBRID、STARM_NEWLIB、STARM_PICOLIBC 三种配置，不建议使用 STARM_HYBRID。

CLion / 命令行编译​

在命令行或 CLion 中构建时，按以下方式配置环境。

Windows 需要先配置相关 PATH。安装 STM32CubeCLT 可以简化下面某些设置。

# gcc
$env:PATH += ";$env:LOCALAPPDATA\stm32cube\bundles\gnu-tools-for-stm32\<版本号>\bin"

# starm-clang
$env:PATH += ";$env:LOCALAPPDATA\stm32cube\bundles\st-arm-clang\<版本号>\bin"

STARM_TOOLCHAIN_CONFIG 设为 STARM_HYBRID 时，starm-clang.cmake 还使用以下两个环境变量：

Windows：

$env:GCC_TOOLCHAIN_ROOT = "$env:LOCALAPPDATA\stm32cube\bundles\gnu-tools-for-stm32\<版本号>\bin"
$env:CLANG_GCC_CMSIS_COMPILER = "$env:LOCALAPPDATA\stm32cube\bundles\st-arm-clang\<版本号>"

Linux（示例路径取自 docker-image-stm32 镜像，镜像没有设置这两个变量；本机安装时换成实际的安装目录）：

export GCC_TOOLCHAIN_ROOT=/opt/arm-gnu-toolchain-14.2.rel1-x86_64-arm-none-eabi/bin
export CLANG_GCC_CMSIS_COMPILER=/opt/st-arm-clang

编译时用 -DCMAKE_TOOLCHAIN_FILE="cmake/gcc-arm-none-eabi.cmake" 或 -DCMAKE_TOOLCHAIN_FILE="cmake/starm-clang.cmake" 选择工具链。starm-clang.cmake 使用的标准库由文件中 set(STARM_TOOLCHAIN_CONFIG ...) 一行决定，这一行会覆盖命令行的 -DSTARM_TOOLCHAIN_CONFIG=...；修改时编辑该行，或运行 libxr stm32 toolchain clang --newlib / --picolibc。

常见问题​

旧版 CubeMX 工程迁移到新版编译时链接不到 ob​

如果提示链接不到库 ob，则在工程根目录的 CMakeLists.txt 中添加：

# Remove wrong libob.a library dependency when using cpp files
list(REMOVE_ITEM CMAKE_C_IMPLICIT_LINK_LIBRARIES ob)

工具链切换怎么做​

安装 libxr 后，可以用 libxr stm32 toolchain 切换 STM32CubeMX 工程默认 preset 的工具链和 starm-clang 的标准库，例如：

libxr stm32 toolchain gcc
libxr stm32 toolchain clang --newlib
libxr stm32 toolchain clang --picolibc

该命令替换 CMakePresets.json 中 default preset 的 toolchainFile，选择标准库时改写 cmake/starm-clang.cmake 中的 set(STARM_TOOLCHAIN_CONFIG ...) 一行。工具链改变时，命令删除用旧工具链配置过的 build/ 和 cmake-build* 目录。修改后重启 VS Code，使新配置生效。
